Subnetting 하는 방법(연습)

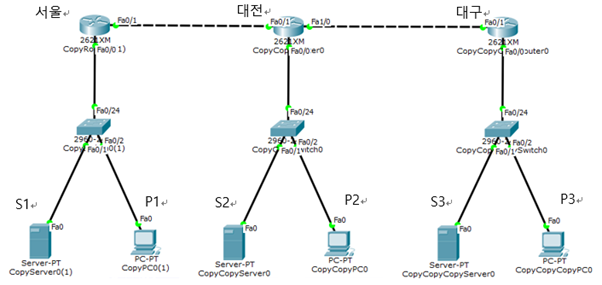

- 조건

1)    1.1.166.8/23

2)    IP Address는 네트워크 대역을 앞쪽을 순차적으로 사용.

3)    Default Gateway 값은 해당 네트워크 대역의 가장 끝 IP 사용.

4)    DNS 값은 S1의 IP Address를 사용.

5)    서울: 126 Host / 대전: 125 Host / 부산: 61 Host







- 실습

1. 1.1.166.8/23의 Subnet Mask와 범위

 - /23: Prefix가 23을 뜻하고, Subnet Mask는 1이 앞에서부터 순차적으로 23개로 구성되어있다는 것이다.

 => 11111111 . 11111111 . 11111110 . 00000000(2) = 255.255.254.0



 - 254는 IP의 개수 2개 이므로, 3번째 옥텟 기준으로 2개씩 분리

1.1.0.0 ~ 1.1.1.255

1.1.2.0 ~ 1.1.3.255

…

1.1.166.0 ~ 1.1.167.255

…..

 => 1.1.166.8은 1.1.166.0 ~ 1.1.167.255 사이의 IP이므로, 할당받은 IP의 범위는 1.1.166.0 ~ 1.1.167.255로 총 512개 IP를 할당받았다.







2. 각 네트워크에 할당해야 할 IP개수 순으로 순차적으로 IP 범위와 Subnet Mask를 구한다.

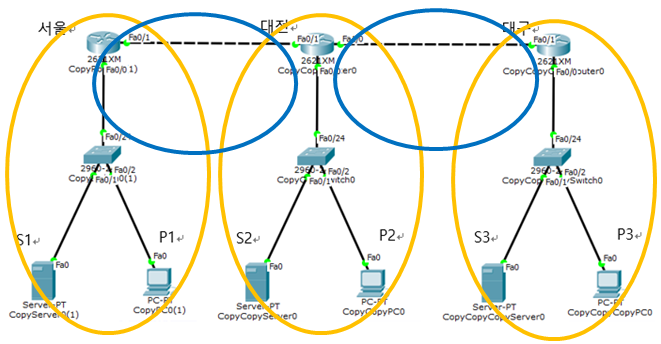

  => Router를 기준으로 네트워크가 분리된다. 위의 그림처럼 네트워크의 개수는 5개이다.

  => 서울:  126 Host / 대전: 125 Host / 부산: 61 Host / 서울-대전: 2 Host / 대전-대구: 2 Host 순으로 할당한다.





• 서울

=> 서울은 네트워크 ID와 Direct Broadcast 2개와 Gateway IP 1개를 추가해서 총 129개의 IP가 필요하다. 129 Host > 2^7 (=128) 이므로 2^8 (=256) 개의 IP를 할당해야 한다.



 1) Subnet Mask: 255.255.255.0

 2) 할당 IP 범위: 1.1.166.0 ~ 1.1.166.255

 3) 남은 IP 범위: 1.1.167.0 ~ 1.1.1.167.255 (256개)

 4) Network ID: 1.1.166.0

 5) Broadcast: 1.1.166.255

 6) S1의 IP: 1.1.166.1

 7) P1의 IP: 1.1.166.2

 8) Default Gateway IP: 1.1.166.254

 9) DNS: 1.1.166.1





• 대전

 => 대전은 네트워크 ID와 Direct Broadcast 2개와 Gateway IP 1개를 추가해서 총 128개의 IP가 필요하다. 128 Host = 27 (=128) 이므로 27 (=128) 개의 IP를 할당해도 된다.



 1) Subnet Mask: 255.255.255.128

 2) 할당 IP 범위: 1.1.167.0 ~ 1.1.167.127

 3) 남은 IP 범위: 1.1.167.128 ~ 1.1.1.167.255 (128개)

 4) Network ID: 1.1.167.0

 5) Broadcast: 1.1.167.127

 6) S2의 IP: 1.1.167.1

 7) P2의 IP: 1.1.167.2

 8) Default Gateway IP: 1.1.167.126





• 부산

 => 부산은 네트워크 ID와 Direct Broadcast 2개와 Gateway IP 1개를 추가해서 총 64개의 IP가 필요하다. 64 Host = 26 (=64) 이므로 26 (=64) 개의 IP를 할당해도 된다.



 1) Subnet Mask: 255.255.255.192

 2) 할당 IP 범위: 1.1.167.128 ~ 1.1.167.191

 3) 남은 IP 범위: 1.1.167.192 ~ 1.1.1.167.255 (64개)

 4) Network ID: 1.1.167.128

 5) Broadcast: 1.1.167.191

 6) S3의 IP: 1.1.167.129

 7) P3의 IP: 1.1.167.130

 8) Default Gateway IP: 1.1.167.190





 • 서울-대전

=> 남은 네트워크는 서울-대전 네트워크와 대전-부산 네트워크가 남고, 각 네트워크는 각 Router의 IP 2개와 네트워크 ID와 Direct Broadcast 2개가 필요하므로 총 4개의 IP가 각각 필요하다. 남은 IP의 개수는 64개이고, 25 (=32) > 4 Host이므로 각 네트워크에 25 (=32) 개의 IP를 할당하면 된다.



 1) Subnet Mask: 255.255.255.224

 2) 서울-대전 할당 IP 범위: 1.1.167.192 ~ 1.1.167.223

 3) Network ID: 1.1.167.192

 4) Broadcast: 1.1.167.223

 5) 서울 Router의 IP: 1.1.167.193

 6) 대전 Router의 IP: 1.1.167.222





• 대전-대구

 1) Subnet Mask: 255.255.255.224

 2) 대전-대구 할당 IP 범위: 1.1.167.224 ~ 1.1.167.255

 3) Network ID: 1.1.167.224

 4) Broadcast: 1.1.167.255

 5) 대전 Router의 IP: 1.1.167.225

 6) 대구 Router의 IP: 1.1.167.254
