Packet Tracer 실습(기본 설정)

· 실습

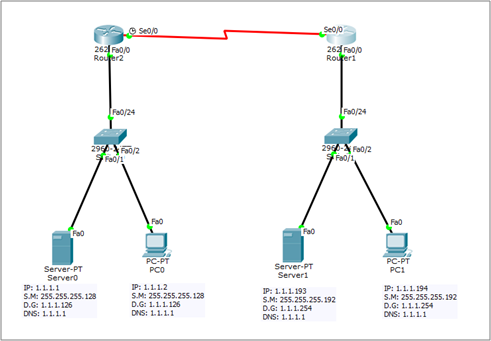

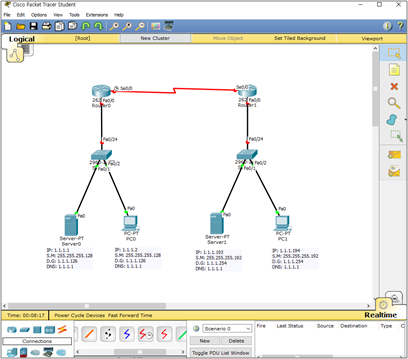

 - 구성도는 아래와 같고, 첫 번째 Router Network를 서울, 두 번째 Network를 부산이라 명칭.





1. 서울과 부산 Router 연결

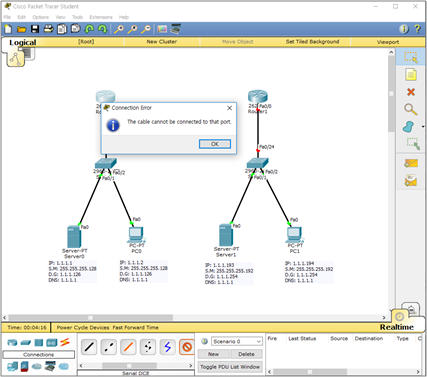

 - Serial로 연결하려 하면 Serial Port가 없으므로, 위와 같은 Error 팝업이 뜬다.

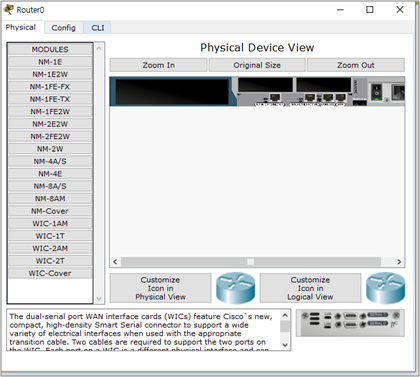

2. 서울 Router Click

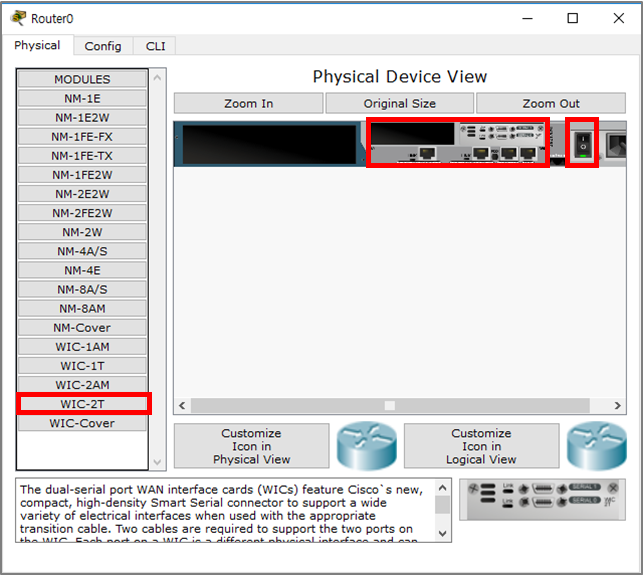

3. 전원 Off -> WIC-2T Module 삽입 -> 전원 On

- WIC: Wan Interface Card





4. DCE로 연결

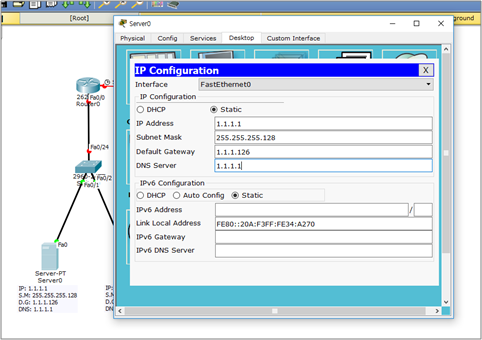

5. 각각의 Server와 PC의 IP Configuration 설정

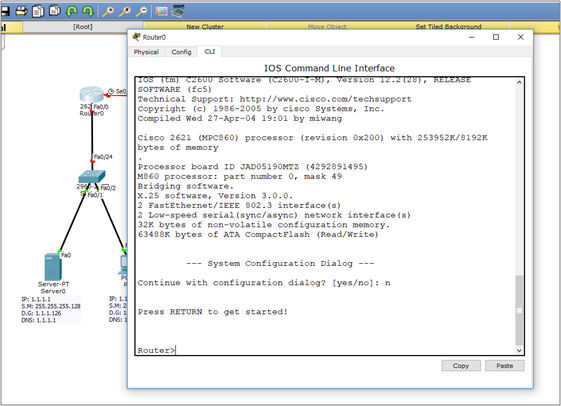

6. Router 설정 – Router CLI 화면

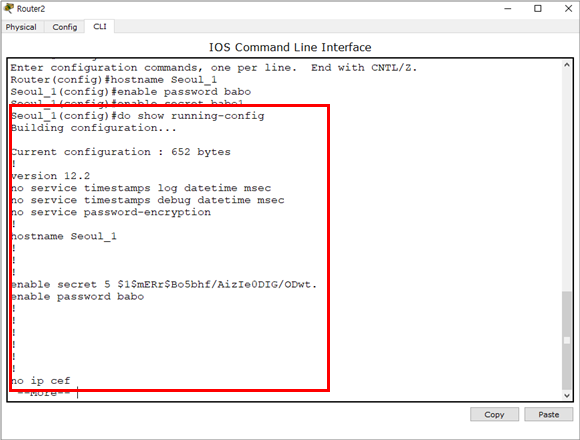

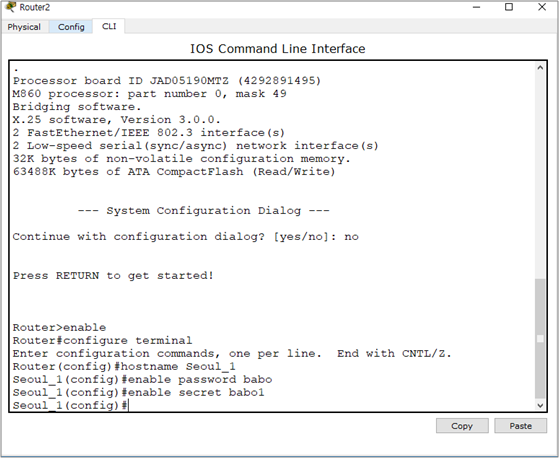

7. 명령어 입력 – 기본 설정

- >: User Mode

- #: 관리자 모드

- (config)#: 구성(전역설정) 모드

- Router, Seoul_1: Host Name

- configure terminal: 관리자모드에서 구성 모드 진입

- hostname Seoul_1: Host Name을 Seoul_1로 설정

- enable password babo: 관리자 모드 진입 시 사용할 평문 패스워드를 ‘babo’로 설정

- enable secret babo1: 관리자 모드 진입 시 사용할 암호화된 패스워드를 ‘babo1’로 설정, 설정을 안 하지 않으면 telnet에 접속이 안 된다.



- show running-config: running-config 내용이 출력된다.



- no ip domain-lookup: 명령어 잘못 입력했을 때 DNS 서버 검색하지 않음

- service password-encryption: 평문으로 된 모든 패스워드 암호화

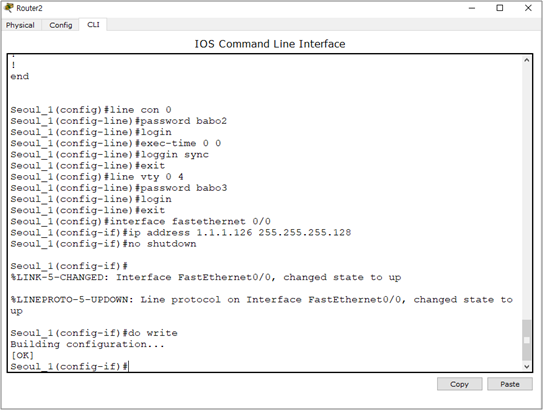

8. 명령어 입력 – Line, Interface 설정

- line con 0: 콘솔모드 설정 진입

- password babo2: ‘babo2’로 패스워드 설정. login 설정 전에 반드시 설정해야 한다.

- login: 로그인시 패스워드 체크

- exec-timeout 0 0: 동작을 없을 때 logout하는데 걸리는 시간. 분, 초 순서이다. / 0 0은 logout하지 않겠다는 의미

- logging synchronous: 커맨드 라인 입력에 덮어쓰기를 막기 위해 콘솔 메시지를 중지시킴

- exit: 상위모드로 이동



- line vty 0 4: Virtual Terminal(원격 접속,원격접속, Telnet) 설정모드 진입. 0 4는 0~4포트까지를 설정한다는 의미 / 설정하지 않으면 Telnet으로 접속 불가

- password babo3: ‘babo3’으로 패스워드 설정



- interface fastethernet 0/0 : 인터페이스 구성 모드 진입

- ip address 1.1.1.126 255.255.255.128: 해당 Interface의 IP, Subnet Mask 입력

- no shutdown: 인터페이스 활성화(기본적으로 shudonw되어있다.)

- do write: 설정을 저장

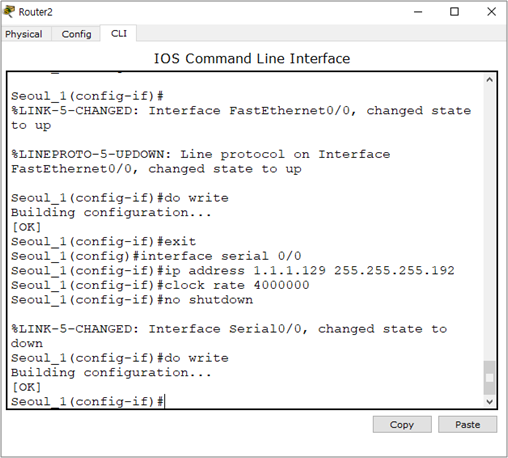

9. 명령어 입력 – Serial 설정

- interface serial 0/0 : 인터페이스 Serial 0/0 구성모드 진입

- ip address 1.1.1.129 255.255.255.192: 해당 Interface의 IP, Subnet Mask 입력

- clock rate 4000000: DCE의 경우 Clock Rate(전송속도)를 설정해야 한다.

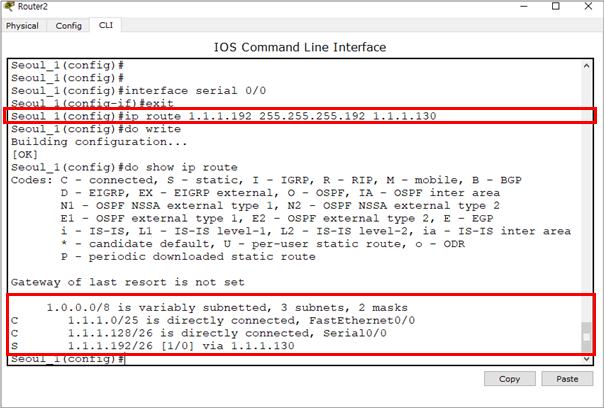

10. Routing Table 입력

- ip route 1.1.1.192 255.255.255.192 1.1.1.130: Routing Table 입력. 연결하려는 Network의 ID / 연결하려는 Network의 Subnet Mask / 통과지점 IP 순으로 입력





11. 결과 화면 – 모든 Interface가 활성화되어 있는 것을 알 수 있다.

.

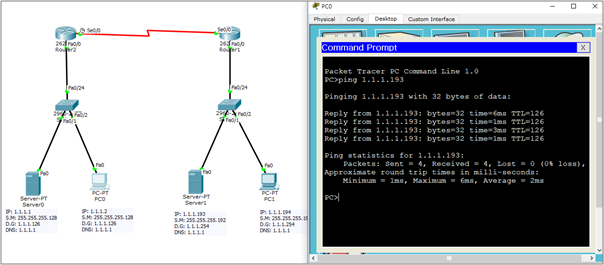

12. Command 창에서 Ping 보내보기
